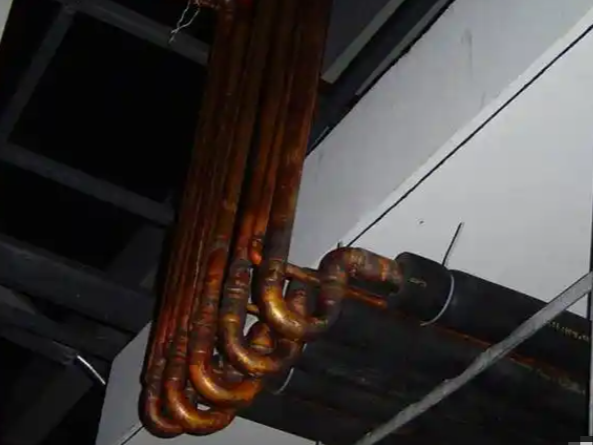

在冷库制冷系统安装中，经常能看到冷风机回气管路上设有一个U形弯，这个看似不起眼的弯头，正是保障制冷系统长期稳定运行的关键——回油弯。
一、回油弯究竟是什么？
回油弯是指在制冷系统垂直上升立管底部设置的U形或O形弯管，其高度通常为管径的3至5倍。当系统存在较大的垂直落差时，这个小小的弯头承担着保障润滑油顺利返回压缩机的重要使命。
二、为什么必须做回油弯？
制冷系统运行时，压缩机排出的润滑油会随制冷剂在管路中循环流动。当制冷剂在垂直立管中向上流动时，流速会发生变化，润滑油极易被“甩下”并滞留在管路低点。如果回气管路较长或存在较高的垂直立管而没有设置回油弯，冷冻油就会逐渐在管路底部积聚，形成“油堵”。随着积油越来越多，系统无法有效回油，最终导致压缩机因缺油而磨损卡死。
回油弯的核心原理在于：系统停机或低负荷运行时，润滑油会积存在回油弯中；当积油量达到一定程度、即将堵塞管路时，弯管两端的压力差就会将有限的冷冻油“泵”出来，推入水平吸气管，再顺坡被压缩机吸回。这个过程是间歇性的，但能有效保证压缩机始终有足够的润滑油润滑。
三、什么情况下必须设置回油弯？
根据行业施工规范，以下场景必须设置回油弯：
1. 主机（压缩机组）高于末端（冷风机）时
当压缩机安装位置高于冷风机时，蒸发器到主吸气管之间有一段上升立管。冷冻油在蒸发器中不会蒸发汽化，容易积存在底部堵塞吸气管。设置回油弯后，油积存在弯头中的量不会太多，通过压力差即可将油“泵”回压缩机。
2. 垂直立管超过一定高度时
当回气管垂直上升立管高度超过6至10米时，需要在立管底部设置回油弯。通常建议每隔6至8米设置一个回油弯，使冷冻油分段逐步返回压缩机。实践证明，内外机落差达到48米的工程案例中，未设置回油弯导致压缩机反复损坏，增加回油弯后问题彻底解决。
3. 长期低负荷运行的冷库
当冷库长期处于低负荷运转时，系统吸气速度较低，不足以将润滑油带上去，此时更应依靠回油弯来确保逐级回油。
四、安装规范与注意事项
回油弯的安装位置：应设置在冷风机回气管出口处、垂直立管的底部，弯管直径应与水平管径相同。回气管路应向压缩机方向保持0.5%至1%的坡度，以利润滑油回流。
制冷剂流速要求：为了保证回油效果，水平管路气体流速应不低于4m/s，垂直立管向上流动时吸气管流速应大于8m/s。合理的设计能确保制冷剂气体足以将润滑油以油雾形式带回压缩机，避免油在管路中沉积。
德尔斯冷库温馨提示：回油弯看似简单，却是冷库工程安装中容易被忽视的细节之一。规范的管路设计和施工，能够有效保障制冷系统长期稳定运行，延长压缩机使用寿命。在冷库设计和安装时，务必请专业团队根据现场实际情况进行管路规划，切不可因省事而省略这道关键工序。
